一、性能等級與材質要求

10.9級TS型扭剪螺栓屬于高強度螺栓，其抗拉強度為1000 MPa，屈服強度為900 MPa，專為承受動荷載或高預緊力要求的鋼結構連接設計。其核心性能優勢體現在高承載能力和優異的抗疲勞性，尤其適用于橋梁、工業廠房、高層建筑等關鍵部位的連接。

材質與熱處理工藝：

合金鋼選材：螺栓主體采用高強度合金鋼制造，如20MnTiB（錳鈦硼鋼）、35VB（釩硼鋼）和40Cr（鉻鋼），通過優化成分配比提升淬透性、強度及韌性。

熱處理工藝：經淬火+回火雙重處理，確保螺栓微觀組織均勻，力學性能穩定達標（抗拉強度≥1000 MPa，屈服強度≥900 MPa）。

表面處理技術：

磷化處理：在表面形成致密磷化膜，兼具防銹與摩擦系數穩定性，適用于常規環境。

達克羅涂層：環保型鋅鋁基涂層，耐腐蝕性極佳，適用于海洋平臺、潮濕或高鹽霧環境。

其他選項：鍍鋅、熱浸鋅等可根據工程需求靈活選用。

二、結構特點與安裝優勢

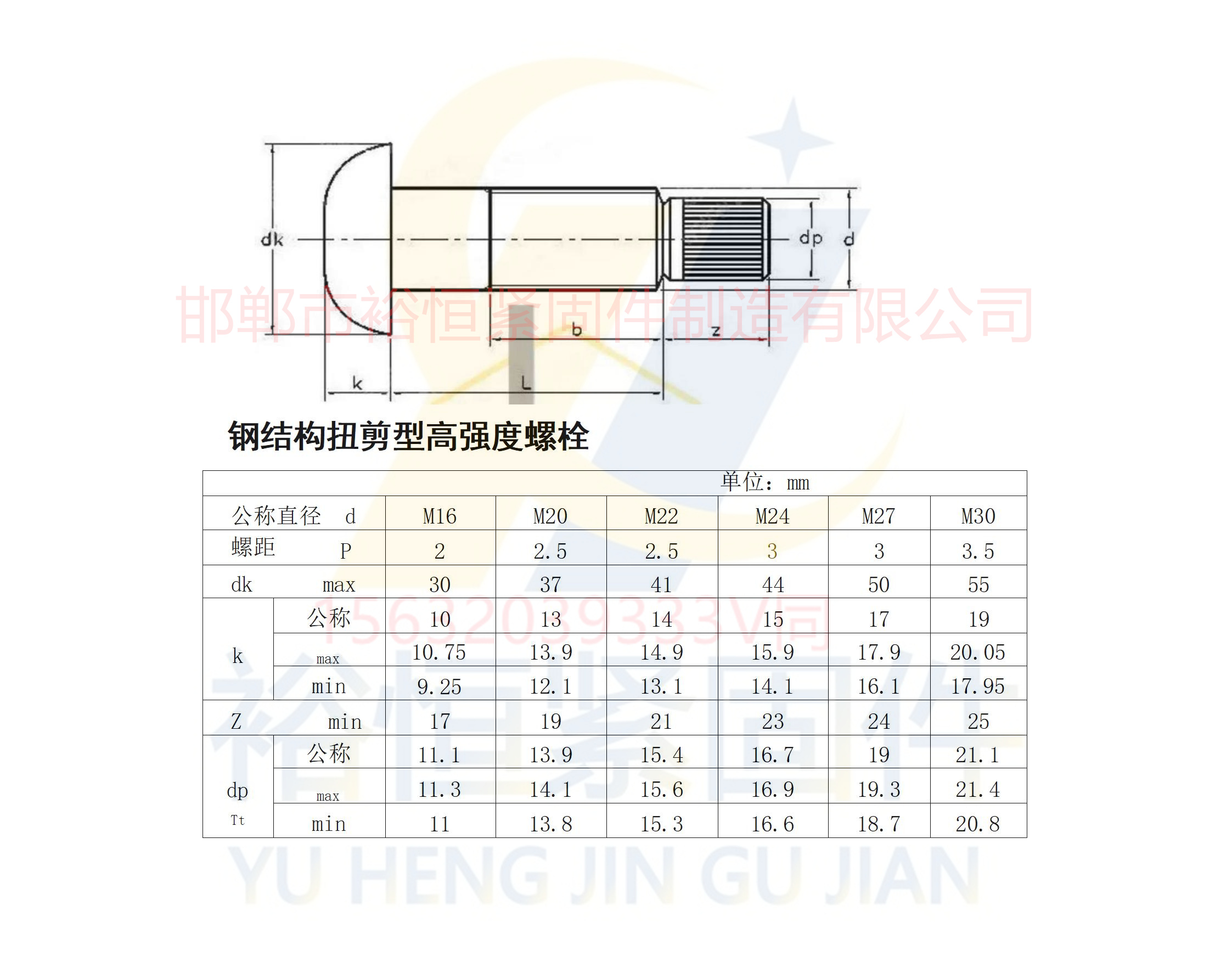

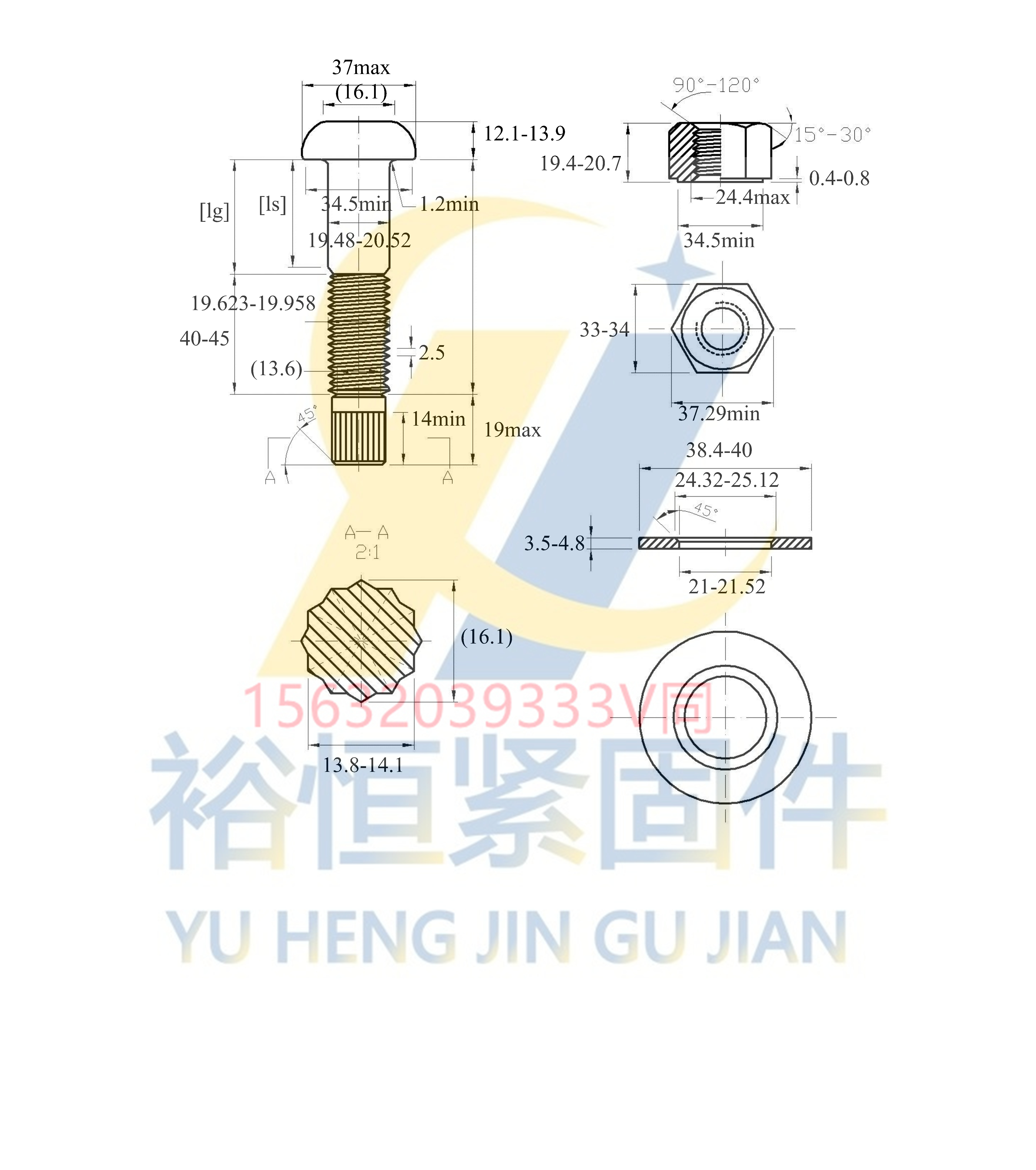

TS型扭剪螺栓由螺桿、螺母、墊圈及尾部梅花頭組成，其獨特設計簡化了施工流程：

安裝便捷性：使用專用扭剪型電動扳手，通過擰斷梅花頭精準控制預拉力，無需人工測量扭矩，確保施工效率與質量一致性。

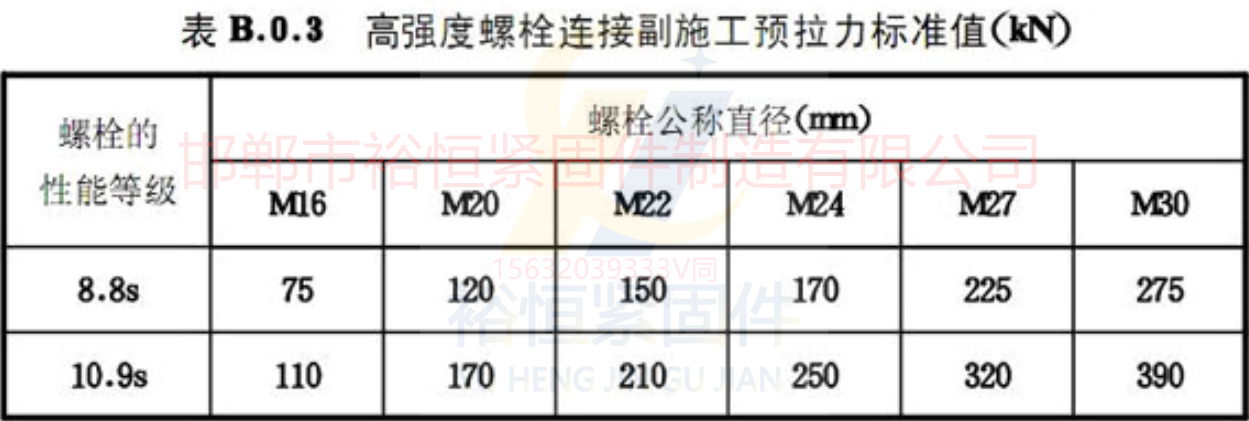

質量控制直觀：梅花頭斷裂即表明預拉力達到設計值（約設計預拉力的95%-105%），避免傳統扭矩法因摩擦系數波動導致的誤差。

抗疲勞性能：高預緊力結合摩擦型連接，顯著降低動荷載下的應力幅值，延長結構壽命。

三、應用領域與連接形式

應用場景：

工業與民用建筑：廠房梁柱節點、高層建筑核心筒、大跨度場館桁架等。

橋梁工程：主梁拼接、橋面板連接、懸索橋索塔錨固節點等

重型設備：塔吊、礦山機械、風電塔筒等動荷載頻繁部位。

特殊環境：海洋平臺、輸電塔等需耐腐蝕或抗風振結構。

連接形式分類：

摩擦型連接：依靠預拉力產生的板間摩擦力抵抗剪力，適用于動荷載或高剛度需求場景。

承壓型連接：通過螺栓桿身抗剪與孔壁承壓傳遞荷載，多用于靜荷載或變形容忍度較高部位。

組合連接：綜合摩擦與承壓機制，應對復雜受力節點（如地震區框架節點）。

四、施工流程與質量控制

標準化安裝步驟：

摩擦面處理：噴砂或打磨至抗滑移系數≥0.45，確保干燥無油污。

初擰與終擰：

初擰：施加終擰扭矩的50%-70%，消除板層間隙。

終擰：使用電動扳手對稱施擰至梅花頭斷裂，預拉力達標。

施擰順序：從節點中心向四周輻射操作，避免局部應力集中。

關鍵注意事項：

環境限制：氣溫≥-10℃，濕度高時需防潮；雨天停止作業。

禁用重復使用：梅花頭斷裂后螺栓不可二次安裝。

驗收要點：檢查外露螺紋長度（2-3螺距）、梅花頭斷裂率及墊片方向。

五、常見問題與規范標準

典型問題處理：

梅花頭未斷：檢查電動扳手匹配性或螺栓材質缺陷。

漏擰/欠擰：終擰后標記核查，補擰至標準。

摩擦面污染：清潔后復測抗滑移系數，必要時重新處理。

遵循標準：

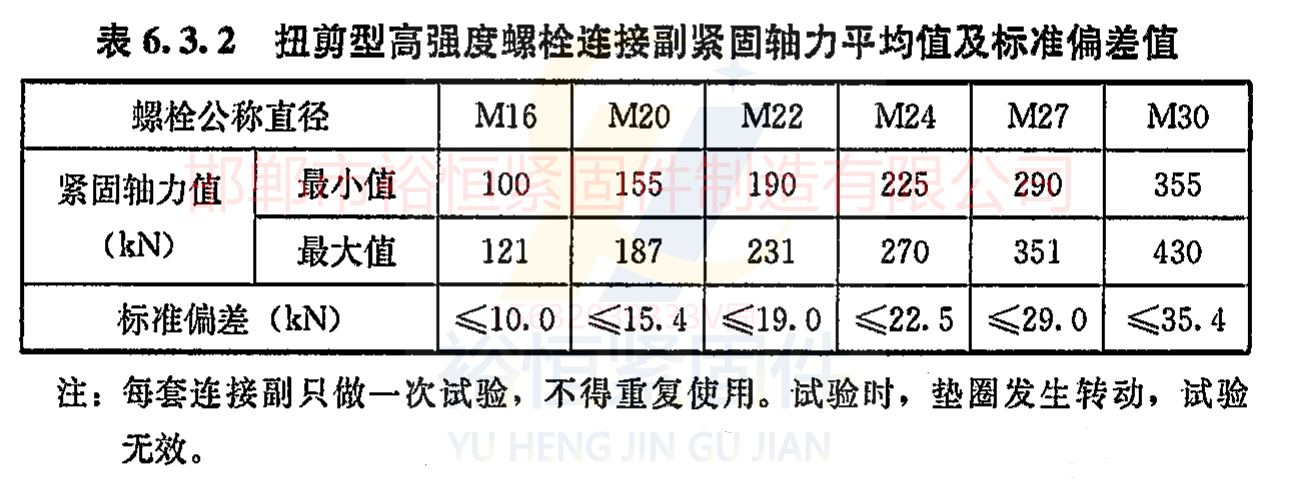

GB/T 3632-2008：規范扭剪型螺栓技術指標與驗收流程。

JGJ 82-2011：指導高強度螺栓連接設計、施工及檢驗。

六、結語

10.9級TS型扭剪螺栓憑借高強度、抗疲勞、施工高效等特性，已成為現代鋼結構工程的核心連接件。其技術優勢在復雜荷載環境與嚴苛施工條件下尤為突出，通過標準化施工與嚴格質量控制，可顯著提升工程安全性與耐久性。隨著裝配式建筑與綠色施工理念的普及，該螺栓的應用前景將更加廣闊。
