#### **引言：從傳統到現代，鋼梁老虎卡的崛起** 在摩天大樓拔地而起的城市天際線上，在跨海大橋橫臥波濤的壯麗圖景中，鋼結構始終是支撐現代建筑奇跡的骨骼。然而，這些龐然大物的精準安裝，往往依賴于一種看似不起眼卻至關重要的工具——**鋼梁老虎卡**。它如同建筑界的“手術鉗”，在毫厘之間確保鋼梁的穩定與精確，是鋼結構施工中不可或缺的“隱形守護者”。

本文將深入解析鋼梁老虎卡的技術奧秘、實際應用場景及其對工程效率與安全性的革命性影響，并通過經典案例展現其在現代工程中的核心地位。 --- ### **第一部分：鋼梁老虎卡的技術解析——從設計到功能** #### **1.1 什么是鋼梁老虎卡？** 鋼梁老虎卡（Steel Beam Clamp），又稱鋼梁定位卡具，是一種通過機械鎖緊或焊接方式固定鋼梁位置的裝置。其名稱源于其強大的“咬合力”——如同老虎鉗般牢牢鉗住鋼梁，防止施工過程中因震動、風力或人為操作導致的位移。

**核心功能：**   - **定位精準化**：確保鋼梁與相鄰構件（柱、梁、桁架）的軸線對齊誤差≤2mm。   - **抗位移強化**：承受吊裝沖擊力、風荷載及臨時施工載荷。   - **可調節性**：適應不同截面尺寸（H型鋼、箱型梁等）及安裝角度需求。 --- #### **1.2 設計原理與技術參數** **1.2.1 材料選擇**   - **高強度鑄鋼**：抗拉強度≥500MPa，確保在極端荷載下不變形。   - **防腐處理**：熱浸鍍鋅或噴涂環氧樹脂，適應潮濕、鹽霧（如跨海橋梁）等惡劣環境。   **1.2.2 結構設計**   - **模塊化卡扣**：采用分體式設計，通過螺栓或液壓裝置快速鎖緊。   - **緊固墊層**：內置螺栓緊固一支點，避免剛性接觸損傷鋼梁表面涂層。

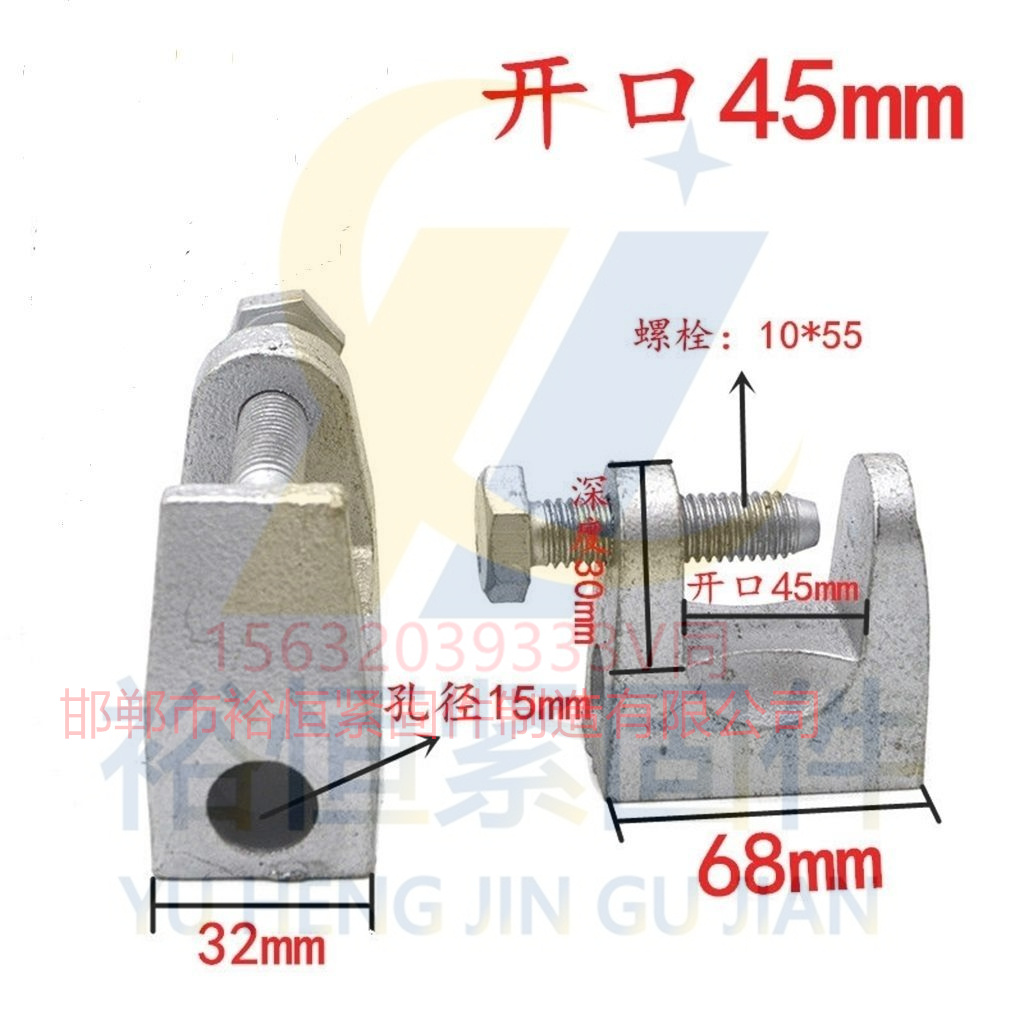

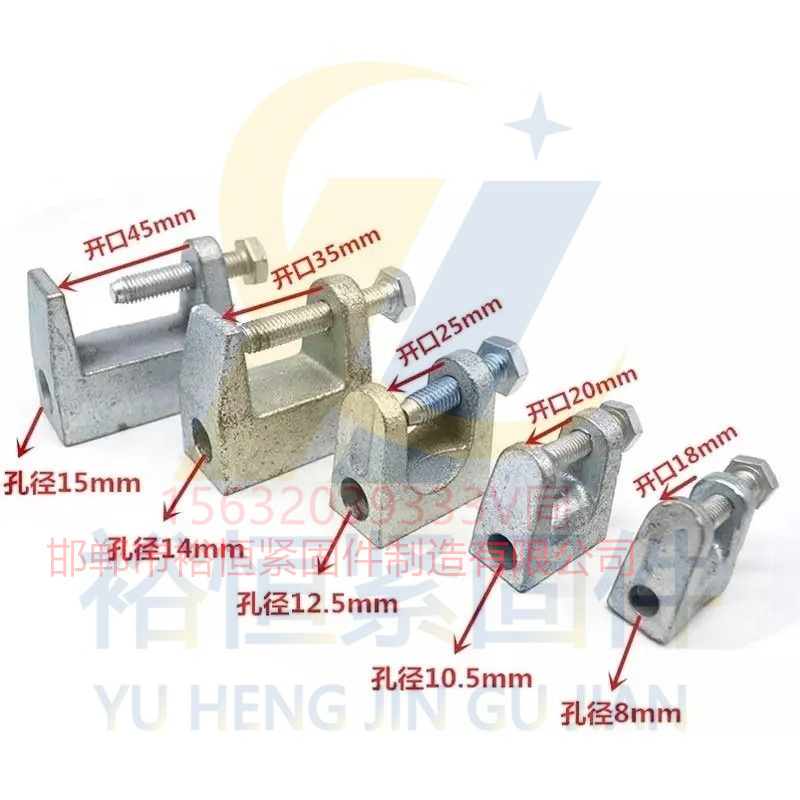

**技術參數示例：**   | 項目          | 參數范圍              |   |---------------|-----------------------|   | 適用梁高      | 200mm–2000mm         |   | 最大鎖緊力    | 50kN–300kN           |   | 耐溫范圍      | -40℃–120℃           |   | 重復使用次數  | ≥500次（無損耗設計） |   --- #### **1.3 老虎卡的分類與適用場景** | 類型          | 特點                   | 典型應用場景           |   |---------------|------------------------|------------------------|   | **機械式老虎卡** | 手動螺栓鎖緊，成本低  | 中小型廠房、普通橋梁   |   | **鐵皮式老虎卡** | 一次性使用，成本低  | 室內裝修，工程檢修等室內裝潢  |   | **鑄鐵老虎卡**   | 普遍+實用成本低   | 鋼結構廠房 超高層建筑、大跨橋梁    |   --- ### **第二部分：鋼梁老虎卡在工程中的實戰應用** #### **2.1 高層建筑：垂直精度守護者** **案例：上海中心大廈（632米）**   - **挑戰**：超高層核心筒與外框架同步施工中，鋼梁需在百米高空精準對接。   - **解決方案**：采用液壓老虎卡群組固定外框梁，結合BIM模型實時校準，誤差控制在1.5mm內。   - **效果**：施工周期縮短15%，高空墜落風險降低70%。 --- #### **2.2 橋梁工程：跨海大橋的“抗風神器”** **案例：港珠澳大橋**   - **挑戰**：海上強風（≥12級）導致鋼箱梁吊裝時晃動幅度達30cm。   - **創新應用**：研發防風型老虎卡，內置阻尼器吸收振動能量，配合GPS定位系統動態調整。   - **成果**：單節段安裝時間從8小時壓縮至4小時，創下世界紀錄。--- #### **2.3 工業廠房：高效裝配的推手** **案例：特斯拉超級工廠（柏林）**   - **需求**：快速搭建無柱大跨度車間（跨度60米）。   - **技術亮點**：使用可滑動老虎卡，允許鋼梁在X/Y/Z三軸微調，實現“毫米級”拼接。   - **效益**：整體工期提前20天，節省成本超千萬歐元。 --- ### **第三部分：老虎卡如何重塑施工流程與安全標準** #### **3.1 傳統施工痛點VS老虎卡解決方案** | 痛點                     | 傳統方法               | 老虎卡方案             |   |--------------------------|------------------------|------------------------|   | 鋼梁位移                 | 人工反復校正，耗時     | 一次鎖緊，全程穩定     |   | 高空墜落風險             | 依賴臨時焊接，可靠性低 | 機械鎖緊，無需明火作業 |   | 復雜節點安裝效率低       | 多人協同，易出錯       | 單人操作，智能引導     |  --- #### **3.2 安全性與經濟性雙重提升** - **直接成本節約**：減少返工率80%，降低吊車租賃時長。   - **隱性風險控制**：避免因鋼梁滑移引發的連帶坍塌事故（案例：某體育館施工事故致3人死亡）。   - **環保效益**：減少焊接煙塵排放，符合綠色施工標準。 --- ### **第四部分：未來趨勢——老虎卡的智能化與全球化** #### **4.1 技術革新方向** - **AI+老虎卡**：通過機器學習預測鋼梁形變趨勢，自動調整鎖緊力度。   - **3D打印定制化**：針對異形鋼梁（如曲面橋梁）快速生產專屬卡具。   - **區塊鏈溯源**：記錄每套老虎卡的使用數據，實現全生命周期管理。--- #### **4.2 全球化標準與市場前景** - **國際標準統一化**：ISO正在制定《鋼結構臨時固定裝置通用規范》，中國企業主導條款制定。   - **市場規模預測**：2025年全球老虎卡市場將突破50億美元，亞太地區占比超60%。 ---

### **結語：小工具大價值，老虎卡背后的工程哲學** 鋼梁老虎卡的存在，印證了現代工程中“細節決定成敗”的鐵律。它不僅是技術的載體，更是人類對抗重力、追求極致的智慧結晶。未來，隨著智能建造與可持續發展的深度融合，這只“鋼鐵老虎”必將在更多領域展現其鋒利的“爪牙”，繼續書寫屬于工程時代的傳奇。
