一、剪力釘在橋梁建設中的重要作用

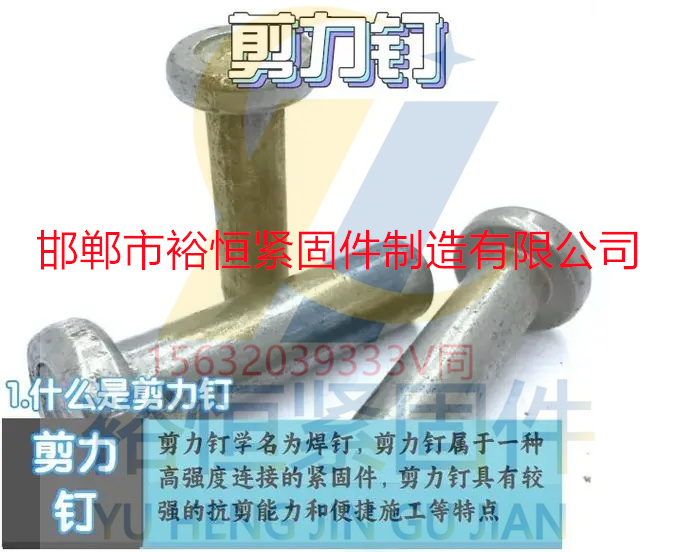

剪力釘作為鋼-混凝土組合結構的關鍵連接件，在橋梁工程中承擔著傳遞剪力、確保結構協同受力的核心作用，具體體現在以下幾個方面：

1. 增強結構整體性
   通過將鋼梁與混凝土橋面板有效結合，剪力釘顯著提升橋梁的整體剛度和穩定性。例如，武漢鸚鵡洲長江大橋采用直徑22 mm的ML15鋼剪力釘，其布置間距和承載力設計確保了主梁在復雜荷載下的安全性能。

2.


3. 優化材料性能
   鋼-混凝土組合結構兼具鋼材的高抗拉性和混凝土的抗壓性。剪力釘的存在使兩者協同工作，減少結構自重，增加使用空間，并提高抗震性和耐久性。獅子洋大橋工程中，70萬根圓柱頭焊釘的應用大幅提升了索塔鋼殼的承載效率。

4.


5. 提升施工效率
   智能化焊接技術的應用（如機器人螺柱焊接生產線）顯著提高了焊接速度和質量穩定性。試驗研究表明，機器人焊接在批量生產中效率可達每個焊釘16-20秒，且焊縫外觀和力學性能均滿足規范要求。

6.


7. 保障長期安全
   剪力釘的合理布置與焊接質量直接影響橋梁的疲勞壽命和抗剪性能。例如，日本規范要求剪力釘間距不超過混凝土板厚的3倍，且最小間距需滿足構造要求，以防止局部應力集中。

8.


二、材質選擇與驗收注意事項

剪力釘的材質和驗收是確保其性能的核心環節，需嚴格遵循以下規范與流程：

（一）材質選擇標準

1. 材料性能要求

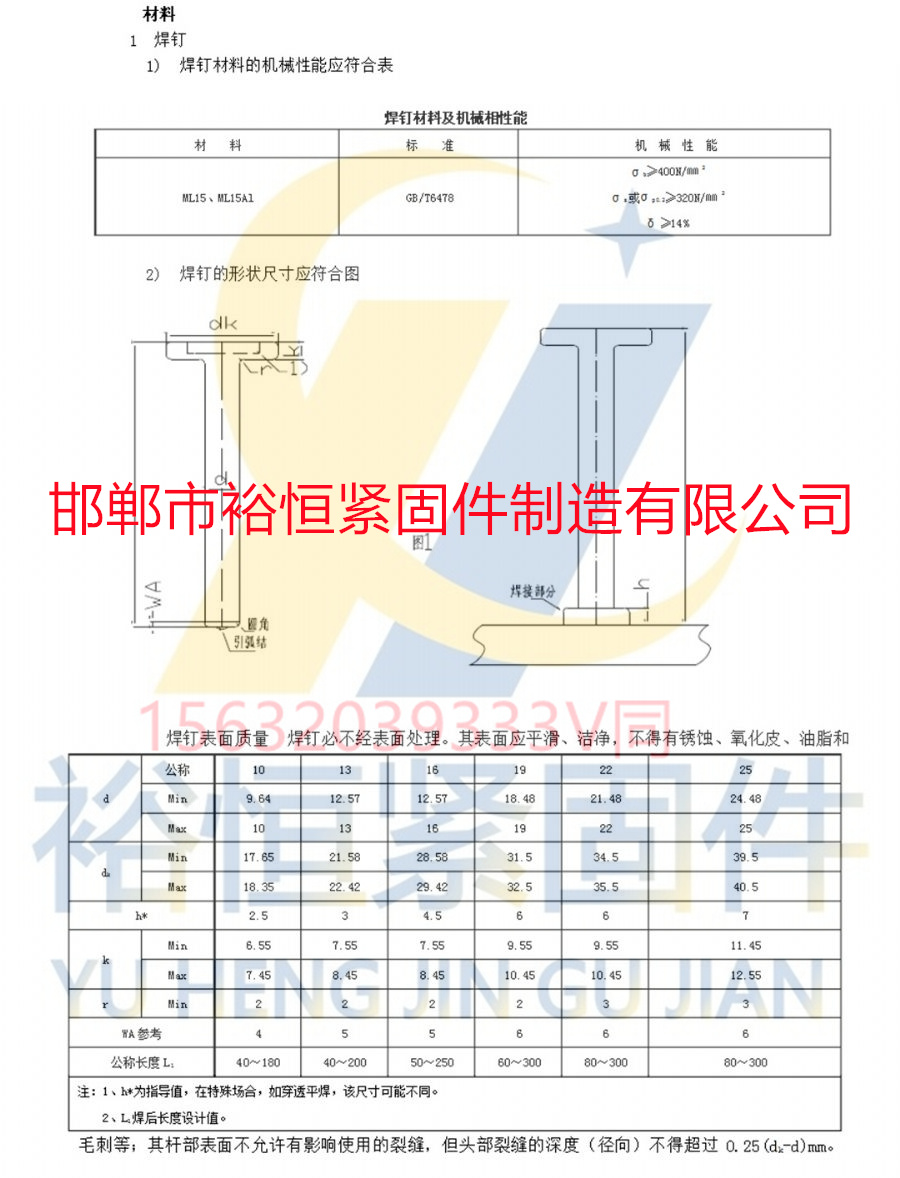

   表1 焊釘尺寸公差示例（單位：mm）

   公稱直徑	直徑允許范圍	頭部直徑（dk）允許范圍
   13	12.57-13	21.58-22.42
   22	21.48-22	34.5-35.5

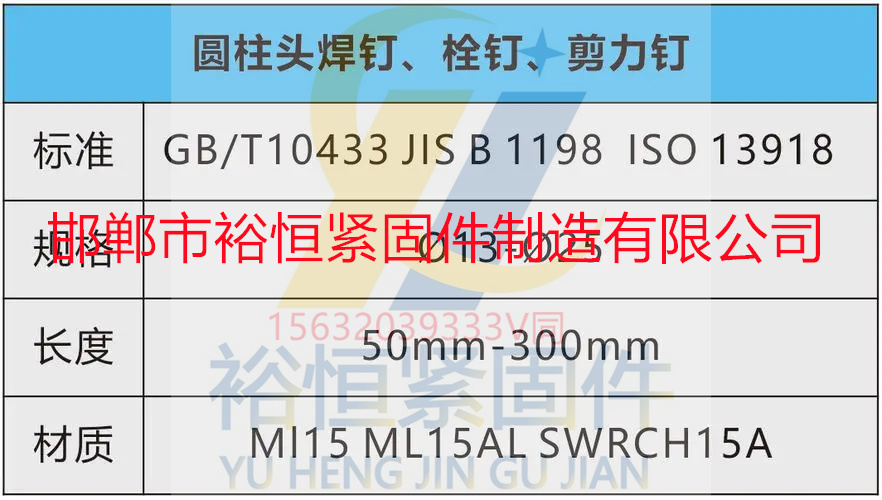

• 常用材質包括ML15、ML15Al等，其機械性能需符合國家標準（如GB/T 10433）。例如，ML15Al焊釘的屈服強度需≥320 MPa，抗拉強度≥400 MPa，延伸率≥14%。

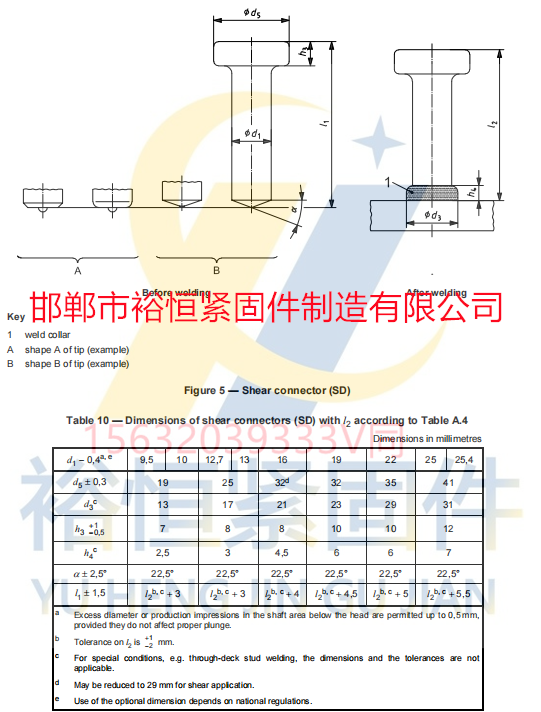

• 國際標準如ISO 13918、JIS B1198對焊釘尺寸（直徑、長度）及公差范圍有明確規定（見表1）。

•


2. 化學成分與復驗

• 材質需提供質保書，化學成分（如C、Si、Mn含量）應符合GB/T 1591-2018要求。例如，Q355MD鋼板的碳當量（CEV）需≤0.39%，以確保焊接性能。

• 重要工程中，焊釘及母材需抽樣復驗，復驗項目包括拉伸、彎曲及沖擊試驗。

•


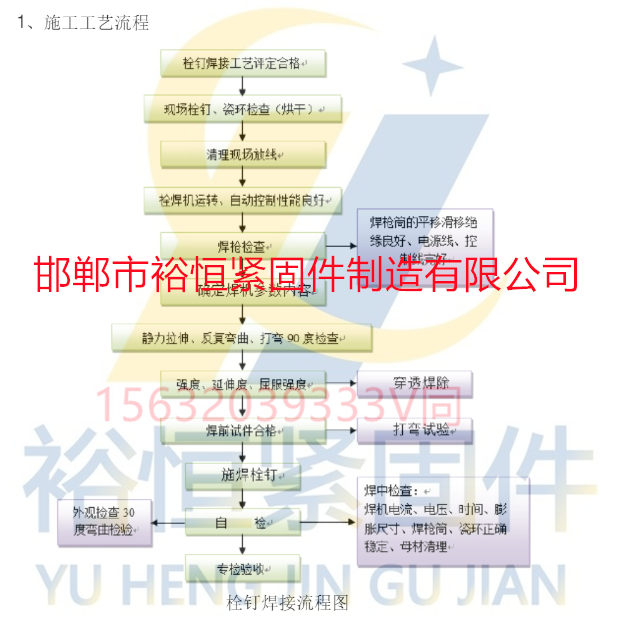

（二）焊接工藝與驗收要點

1. 焊接工藝評定

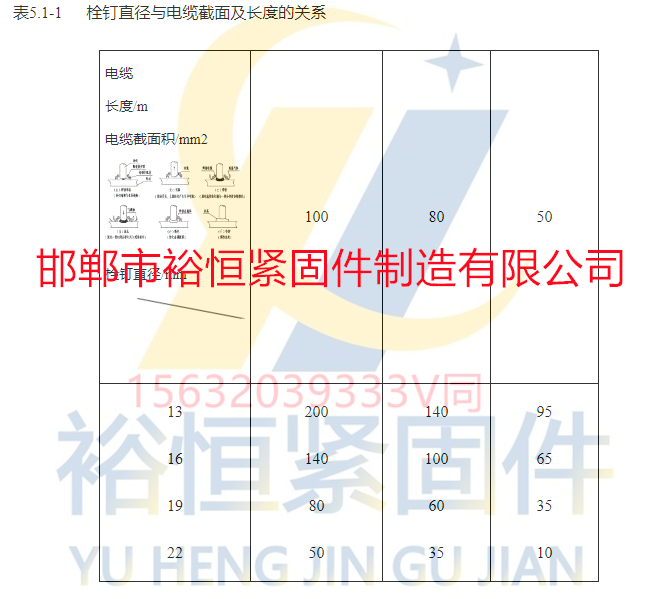

• 焊接前需進行工藝評定試驗，確定電流、時間、提升高度等參數。例如，直徑22 mm焊釘的推薦參數為：電流2000-2200 A，時間1.0-1.2 s，提升高度3-5 mm。

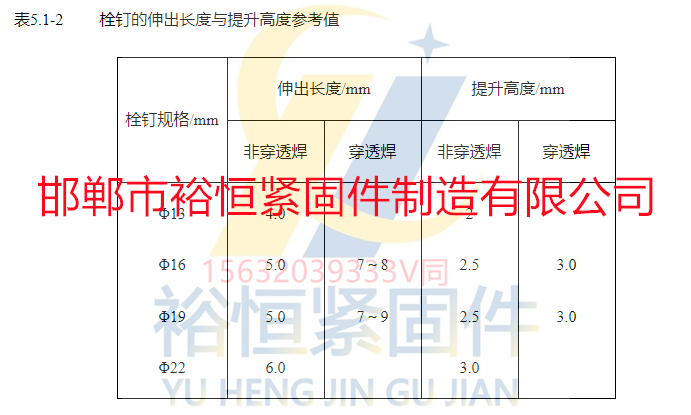

• 穿透焊與非穿透焊需區分伸出長度（如Φ22焊釘非穿透焊伸出長度6 mm，穿透焊7-9 mm）。

•


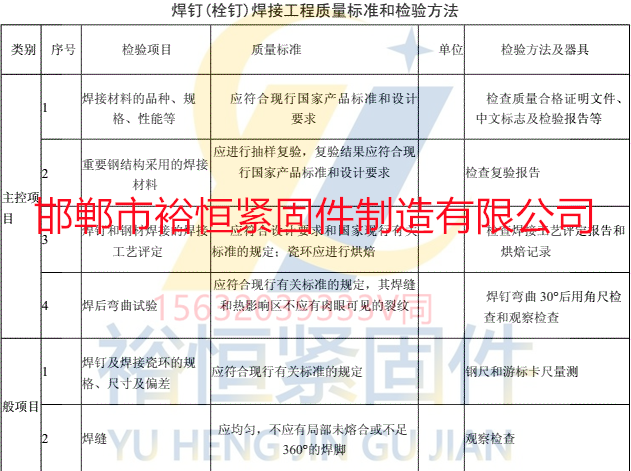

2. 焊后質量檢驗

   圖1 彎曲試驗合格示例（J2工況試件）


• 彎曲試驗：錘擊彎曲30°后，焊縫及熱影響區不得出現裂紋（圖1）。

• 拉伸試驗：斷裂位置應在焊釘桿部，拉力荷載需≥標準值（如Φ22焊釘≥159.6 kN）。

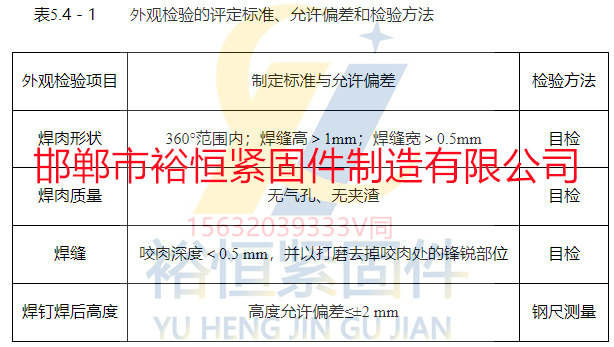

• 外觀檢查：焊縫需360°連續焊腳，高度＞1 mm，寬度＞0.5 mm，無氣孔、夾渣或咬邊（咬肉深度＜0.5 mm）。

• 力學性能試驗：

3. 智能化焊接質量控制

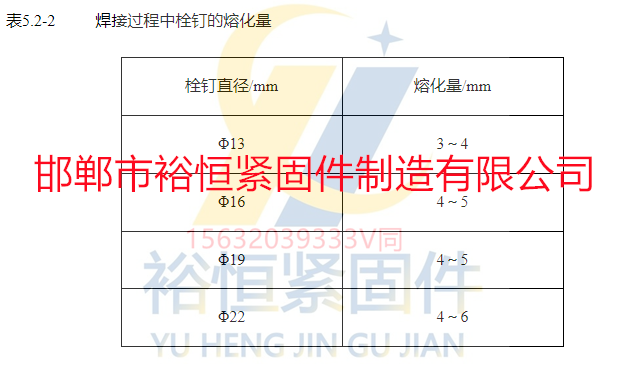

• 采用機器人焊接時，需定期校準設備定位精度，并監控熔敷量（如Φ22焊釘熔化量4-6 mm）。

• 焊接環境需控制溫濕度（推薦溫度20-25℃，濕度≤60%），避免焊縫氧化。

•


（三）施工與驗收規范

1. 布置原則

• 間距要求：縱向間距≥5d（d為焊釘直徑），橫向間距≥4d，且最大間距不超過混凝土板厚的3倍（如日本規范）。

• 邊緣距離：焊釘距鋼梁翼緣邊緣≥25 mm，防止局部應力集中。

2. 文件審查

• 檢查焊釘質保書、復驗報告及焊接工藝評定記錄。

•


• 瓷環需烘干處理，并核查烘焙記錄。

三、工程應用與展望

獅子洋大橋和武漢鸚鵡洲長江大橋的實踐表明，剪力釘的合理設計與嚴格驗收是保障橋梁安全的關鍵。隨著智能化焊接技術的發展，機器人焊接在效率和質量穩定性上的優勢日益凸顯。未來，結合人工智能實時監控焊接參數，將進一步推動剪力釘焊接工藝的標準化與精細化。

參考文獻

1. GB/T 10433-2002《電弧螺柱焊用圓柱頭焊釘》

2. JTG/T 3651-2022《公路鋼結構橋梁制造和安裝施工規范》

3. ISO 13918《焊接材料-電弧螺柱焊用焊釘及瓷環》

4. 王帆. 鋼—混凝土組合梁中剪力釘的布置原則及單釘承載力的確定[J]. 鐵道建筑, 2013.
